Описание

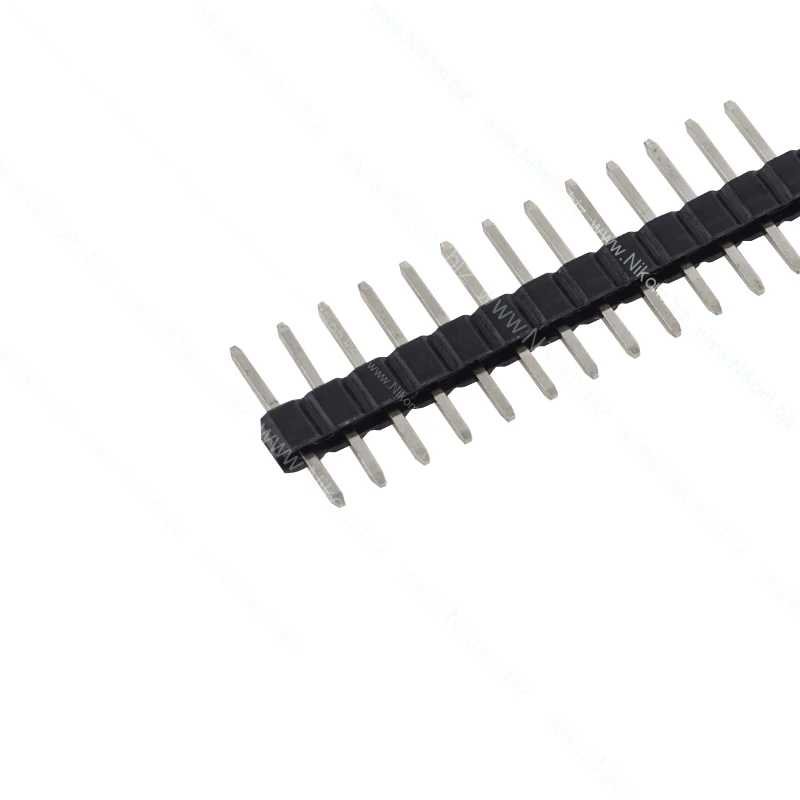

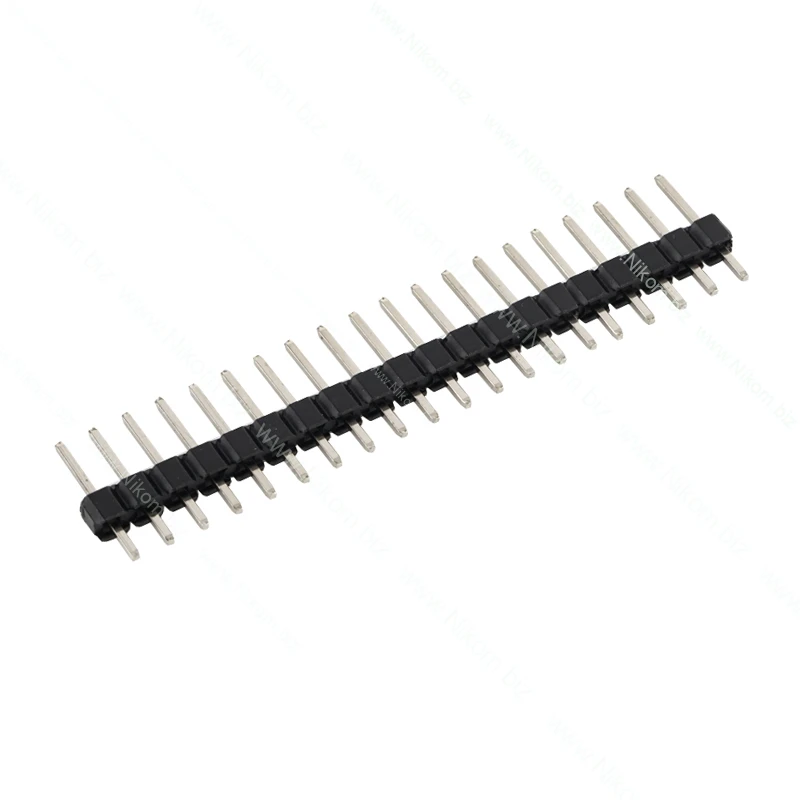

Штыревые соединители представляют собой совокупность штырей, расположенных в несколько рядов. Cечение контакта штыревого соединителя имеет форму квадрата. Штыревые соединители поставляются, как правило, на 40 контактов (однорядные), 80 контактов (двухрядные) или на 81 контакт (трехрядные), но при желании можно отломить любое количество контактов. По количеству рядов штыревые соединители бывают: однорядные PLS, двухрядные или трехрядные PLD. По своей форме соединители могут быть прямыми (PLS-xx, PLD-xx) и угловыми (PLS-xxR, PLD-xxR).

Характеристики

• Максимальное напряжение диелектрика - до 500 В переменного тока;
• Максимально допустимый ток - до 3 А;
• Сопротивление изоляции - 5000 МОм;

• Материал корпуса - UL-94V-0;
• Материал контактов - сплав меди;
• Количество контактов - 40 pin;
• Длина контактов 1 - 3,0 мм;

• Длина контактов 2 - 6,0 мм;

• Разъём - штекер;

• Тип разъёма - прямой;
• Расположение контактов - в один ряд;
• Форма контактов в розрезе - квадрат;

• Шаг - 2,54 мм;

• Диапазон рабочих температур - от - 55 ºC до + 105 ºC;
• Габариты всей линейки - 51 x H11 x 2.5 мм;
