АкцияМодуль ШИМ синусоидального сигнала EGS002 с дисплеем
модуль для сборки инвертора с чистой синусоидой; требует отдельную силовую
на складе 2 шт.
в магазине 4 шт.
код: A189009
China
China
Модуль ШИМ синусоидального сигнала EGS002 с дисплеем
модуль для сборки инвертора с чистой синусоидой; требует отдельную силовую
451 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Дополнительная информация
Описание

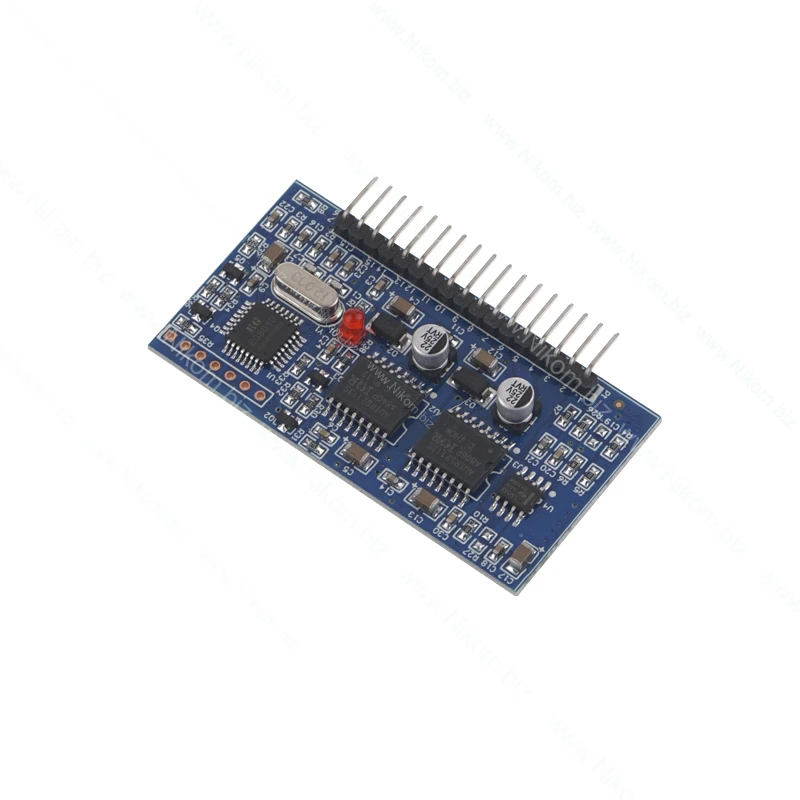

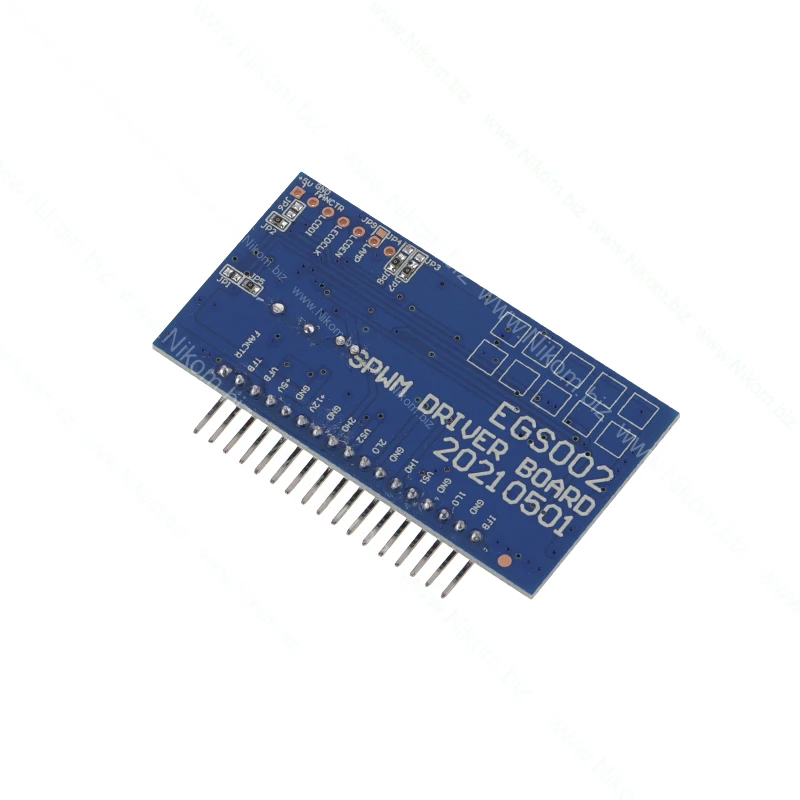

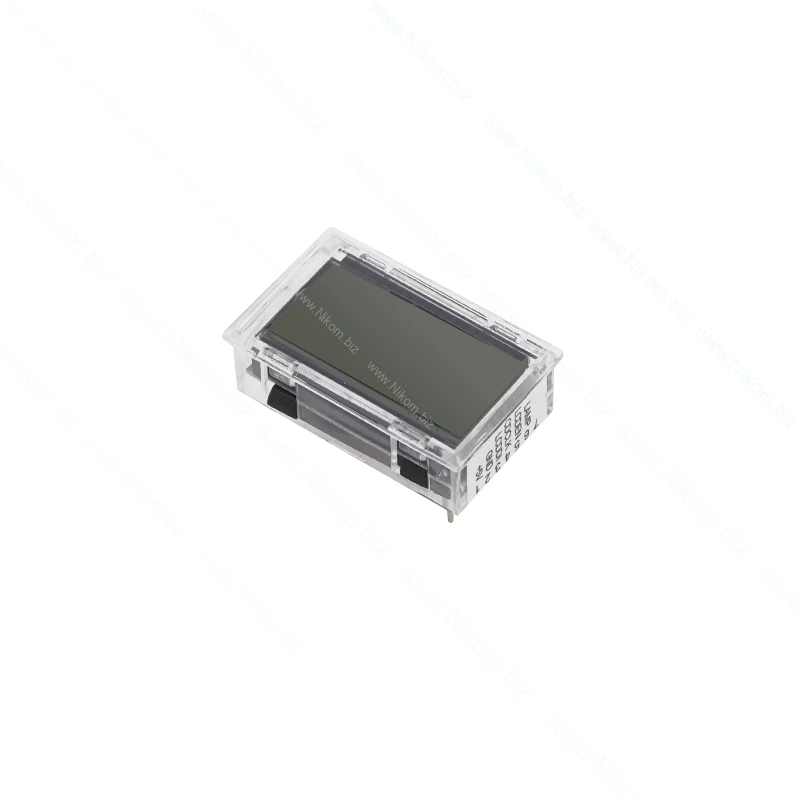

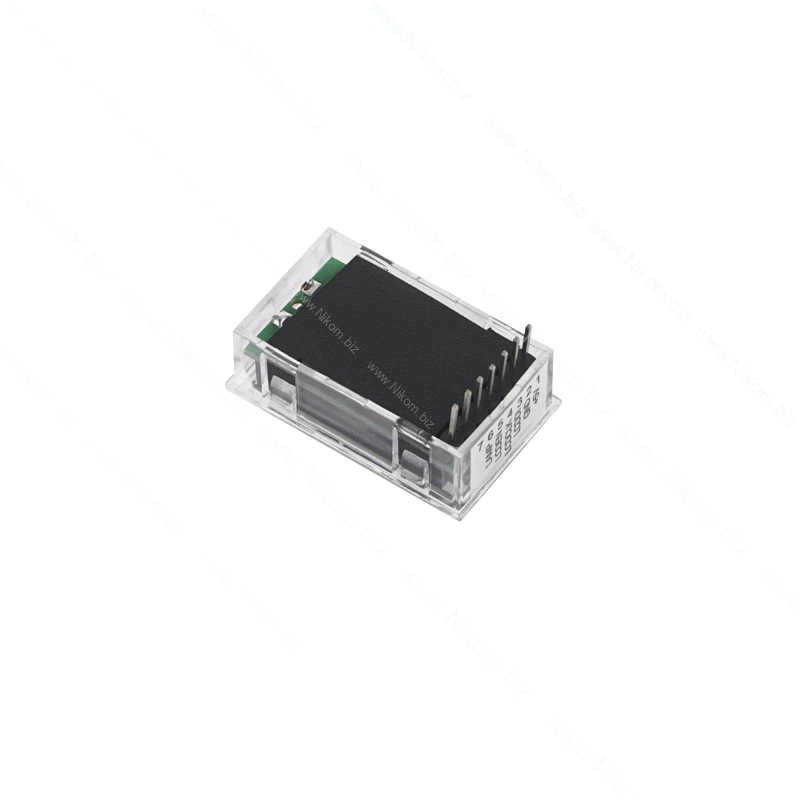

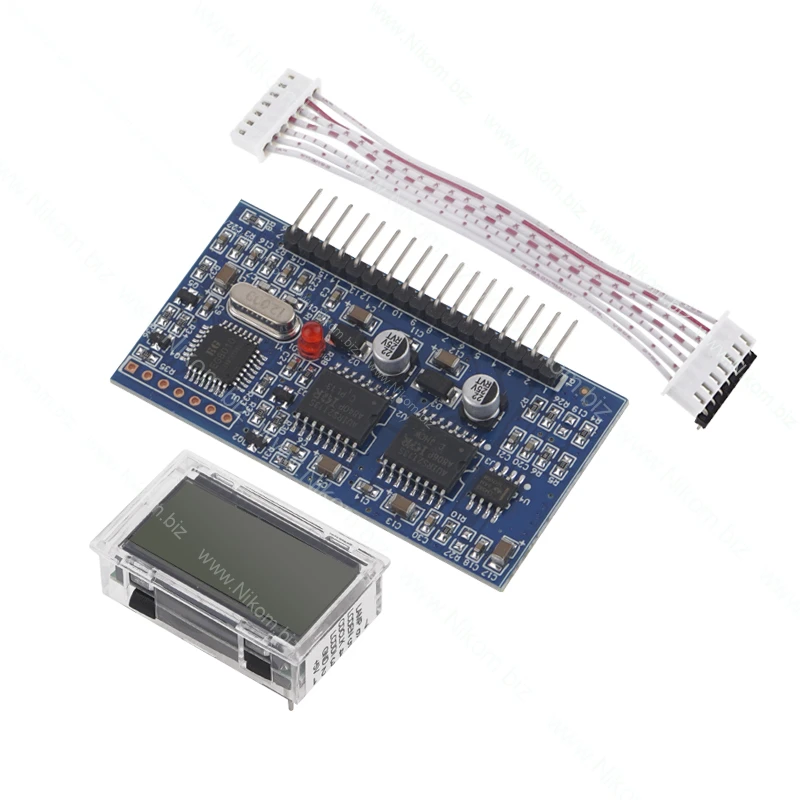

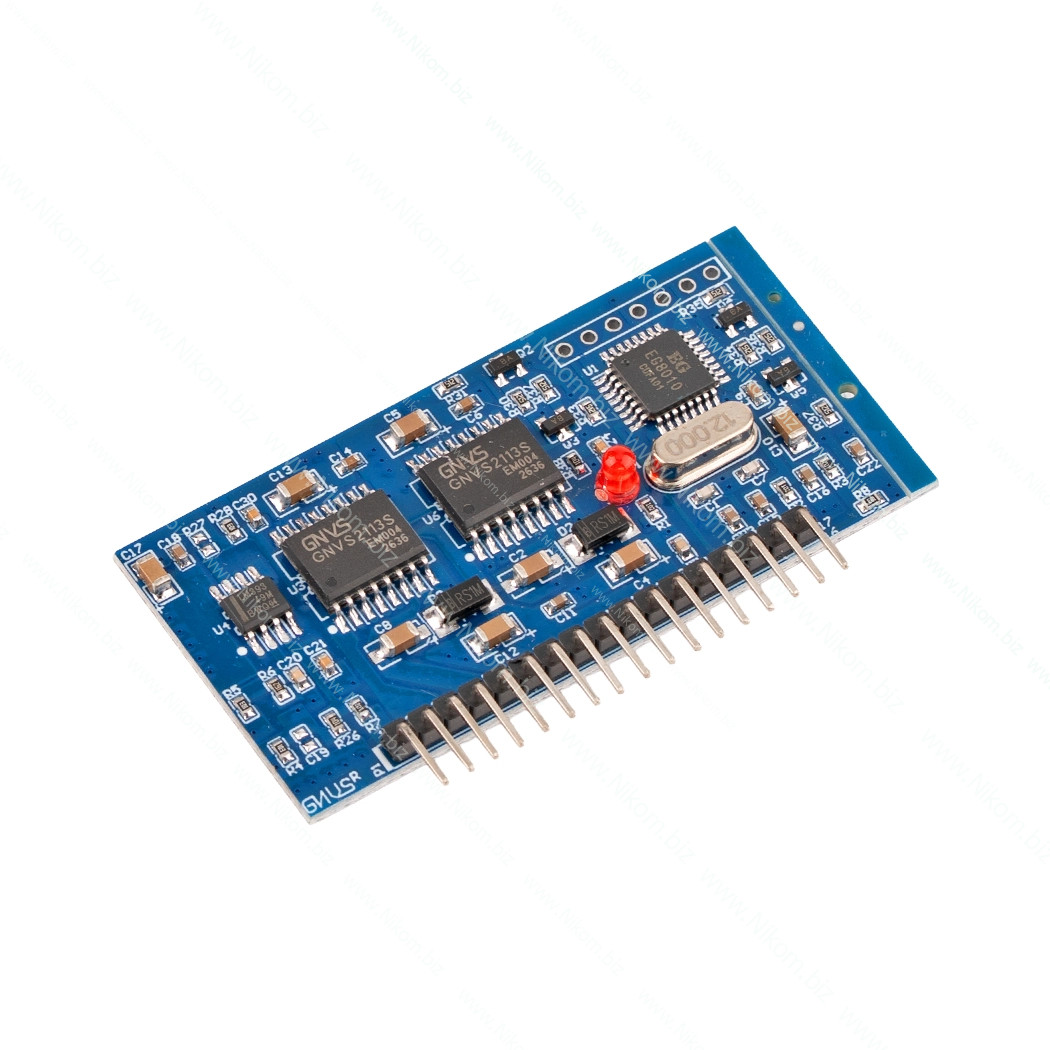

Плата позволит собрать инвертор 12/220 по мостовой схеме с чистым синусом на выходе. На плате модуля установлена пара драйверов управления ключами IR2110 и контроллер EG8010.Модуль имеет защиту от перегрузок по напряжению и току. Кроме того модуль может быть подключен по последовательному порту для регулировки и отображения его параметров. В каомплект входит дисплей.
Важно! Силовую часть необходимо собрать отдельно , в зависимости от предназначения устройства.
Технические характеристики
- напряжение питания цифровой части: 5 В;
- дапряжение питания драйверов: 12..20 В;
- частота ШИМ (PWM): 23.4 кГц;
- тактовая частота контроллера: 12 МГц;
- рабочая частота: 50 Гц или 60 Гц (фиксировано), 0..100 Гц или 0..400 Гц (плавно);
- премя плавного пуска: 1 с;
- обратная связь: по напряжению, по току, по температуре;
- габаритный размер: 62х32х8 мм.
