Модуль ШИМ синусоидального сигнала EGS002

модуль для сборки инвертора с чистой синусоидой; требует отдельную силовую

Модуль ШИМ синусоидального сигнала EGS002

модуль для сборки инвертора с чистой синусоидой; требует отдельную силовую


код:

Быстрая доставка

Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.

Собственный склад

Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.


Дополнительная информация

Описание

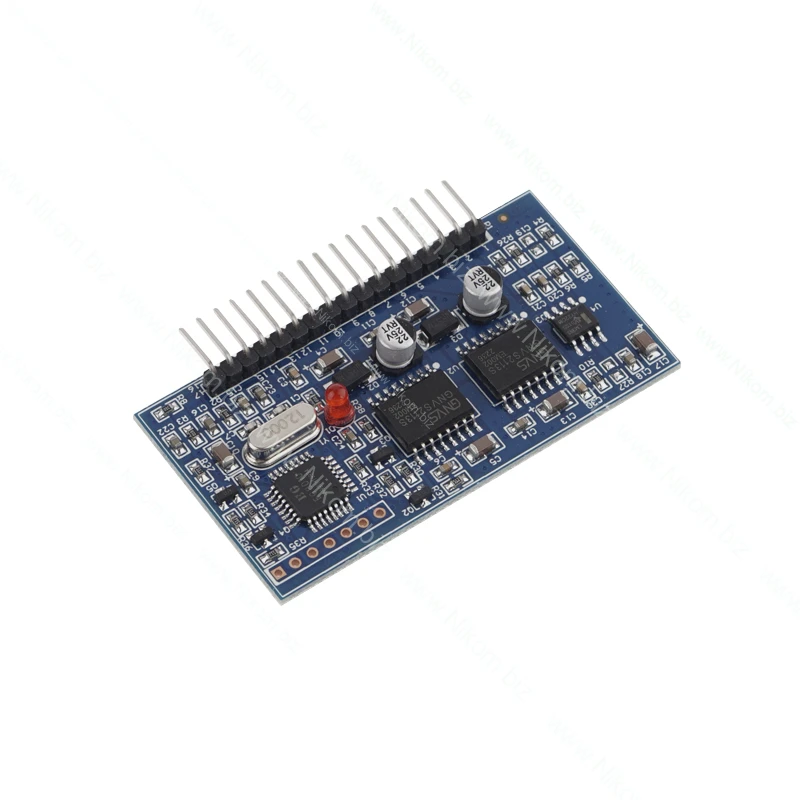

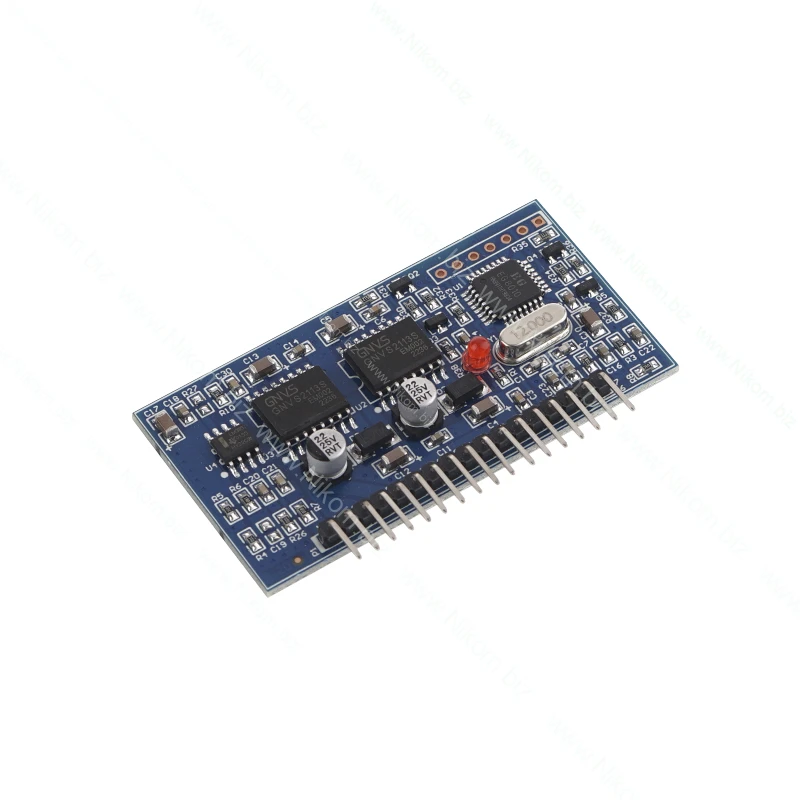

Плата позволит собрать инвертор 12/220 по мостовой схеме с чистым синусом на выходе. На плате модуля установлена пара драйверов управления ключами IR2110 и контроллер EG8010.Модуль имеет защиту от перегрузок по напряжению и току. Кроме того модуль может быть подключен по последовательному порту для регулировки  и отображения его параметров.

Важно! Силовую часть необходимо собрать отдельно , в зависимости от предназначения устройства.

Технические характеристики

  • напряжение питания цифровой части: 5 В;
  • дапряжение питания драйверов: 12..20 В;
  • частота ШИМ (PWM): 23.4 кГц;
  • тактовая частота контроллера: 12 МГц;
  • рабочая частота: 50 Гц или 60 Гц (фиксировано), 0..100 Гц или 0..400 Гц (плавно);
  • премя плавного пуска: 1 с;
  • обратная связь: по напряжению, по току, по температуре;
  • габаритный размер: 62х32х8 мм.
