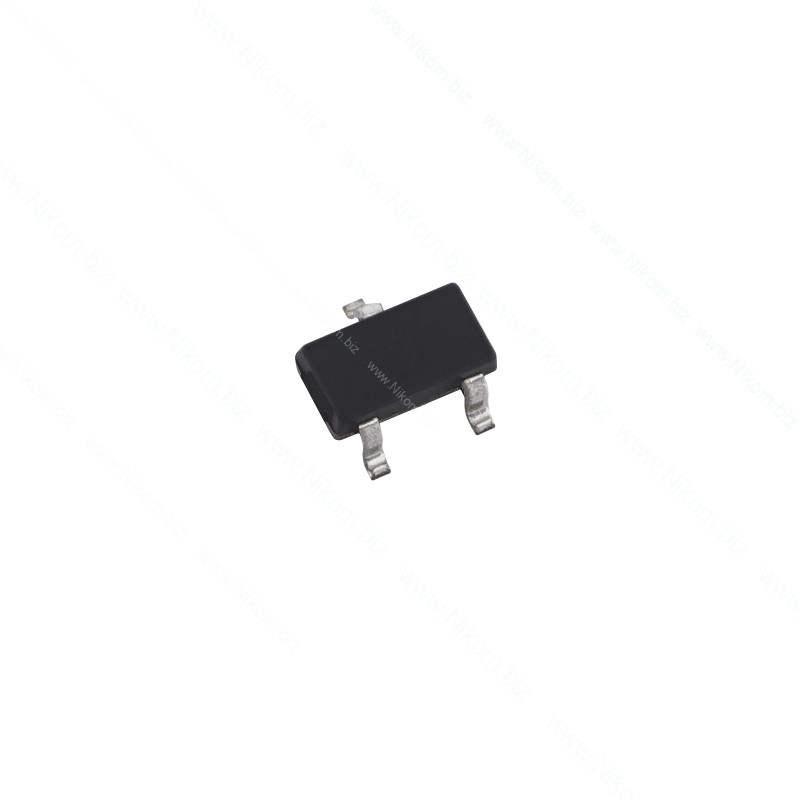

АкцияТранзистор полевой BSS138 (SS)
N-Ch; 50V; 0.2A; 0.225W; 3.5 Ohm; LogicLevel
на складе 117 шт.
в магазине 40 шт.
код: A118044
LRC
SOT-23
LRC
SOT-23
Транзистор полевой BSS138 (SS)
N-Ch; 50V; 0.2A; 0.225W; 3.5 Ohm; LogicLevel
2.3 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 16 Наносекунд |
| Час відкриття транзистора td(on) | 8 Наносекунд |
| Кількість каналів | 1 |
| Корпус | SOT-23 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 50 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 0,8-1,6 Вольт |
| Постійний струм стоку (25°C) Id | 0,22 Ампер |
| Бренд | LRC |
| Розсіювана потужність (25°C) Pd | 0,36 Ватт |
| Опір сток-витік (25°C) Rds(on) | 3,5 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
BSS138 — маломощный N-канальный полевой транзистор MOSFET в корпусе SOT-23 для поверхностного монтажа. Предназначен для согласования логических уровней, коммутации сигналов и управления маломощными нагрузками.
Технические характеристики
- Тип: N-канальный MOSFET
- Максимальное напряжение сток-исток (VDS): 50 В
- Максимальный ток стока (ID): 220 мА
- Пороговое напряжение затвор-исток (VGS(th)): 0,8–1,5 В
- Сопротивление открытого канала (RDS(on)): около 3,5 Ом при VGS = 10 В
- Корпус: SOT-23
- Количество выводов: 3
- Маркировка корпуса: SS, J1 или S72 в зависимости от производителя
Функционал
- Двунаправленное согласование логических уровней, в частности 3,3 В и 5 В
- Коммутация аналоговых и цифровых сигналов
- Включение и выключение светодиодов, реле и маломощных двигателей
Распиновка
- 1 — Gate (затвор): управляющий вход, левая нижняя ножка при взгляде сверху
- 2 — Source (исток): правая нижняя ножка при взгляде сверху
- 3 — Drain (сток): верхняя одиночная ножка при взгляде сверху
