Описание

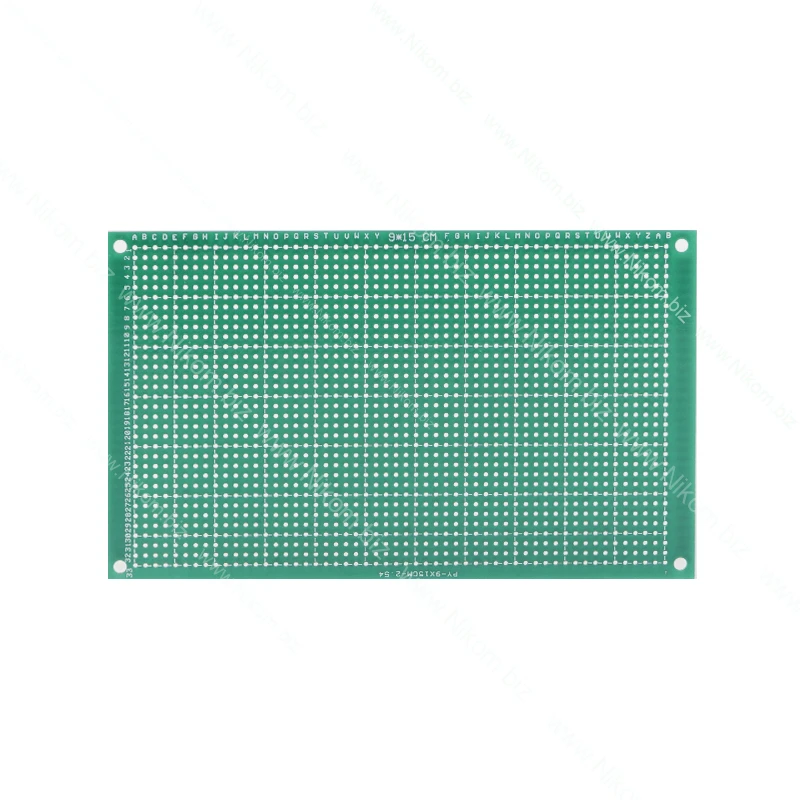

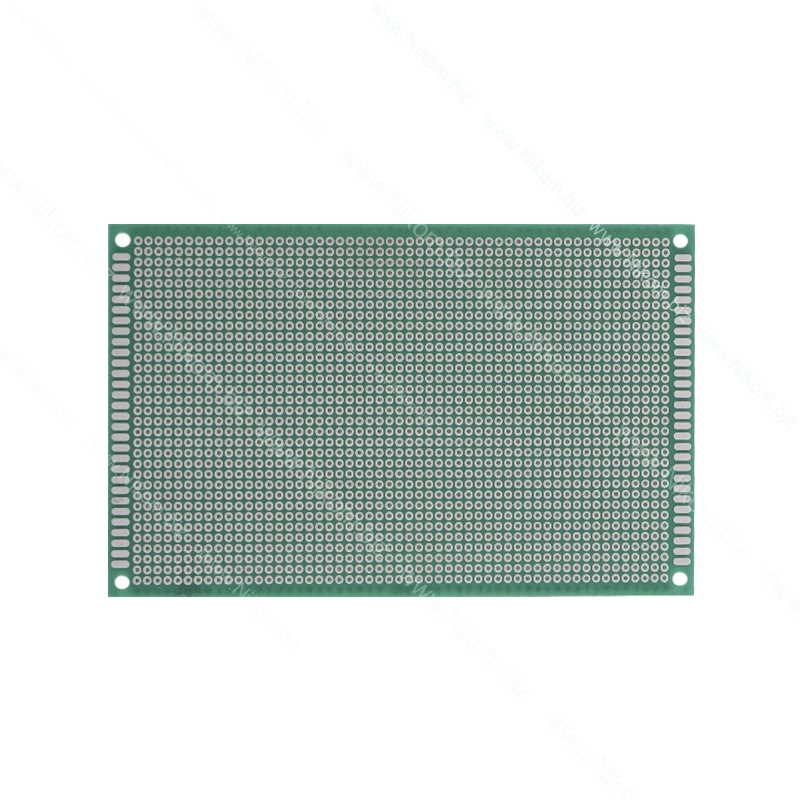

Макетная плата это универсальная печатная плата которая предназначена для сборки и моделирования прототипов электронных устройств. В данном разделе представлены макетные платы монтаж на которые осуществляется посредством пайки.

Есть несколько основных типов макетных плат

• Универсальные имеют исключительно металлизированные отверстия, которые разработчик должен соединять перемычками.
• Для цифровых устройств намечены возможные места для микросхем, по всей плате проведены шины питания.
• Специализированные для устройств на микросхеме конкретной модели. На таких платах есть как заранее разведённые стандартные цепи, так и матрица отверстий и дорожек для нестандартных.

Характеристики

• Материал платы - стеклотекстолит FR4;
• Тип платы - односторонняя;
• Диаметр отверстий - 0,8 мм;
• Шаг между отверстиями - 2,54 мм;
• Шаг между площадками - 2,54 мм;
• Количество отверстий - 1782 шт;
• Колличество площадок - 60 шт (по 30 с каждой стороны);

• Наличие паяльной маски - да;
• Наличие металлизации - да;
• Отверстия не соединены между собой;
• Диаметр монтажных отверстий - 3,0 мм;
• Габаритные размеры - 90 x 150 x 1,5 мм;
