Опис

Цей прилад призначений для перевірки максимально допустимої напруги різних напівпровідникових елементів та електролітичних конденсаторів. Прилад може тестувати такі елементи:

• польові, біполярні IGBT транзистори;
• діоди, діоди Зенера (стабілітрони), діодні мости, світлодіоди;
• електролітичні конденсатори.

Робота з пристроєм

• встановити необхідну напругу, більшу в 1,5 разів номінальної напруги елемента (якщо невідомо – встановити максимальну);
• встановити необхідний струм: для напівпровідників зазвичай вистачає мінімального значення 0,2 мА, а для конденсаторів необхідно встановлювати максимальне значення 3,8 мА;

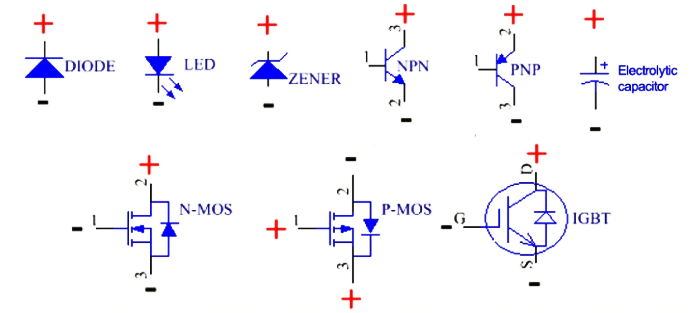

• підключити тестований елемент до приладу згідно зі схемою підключення;

• утримати протягом декількох секунд червону кнопку, на дисплеї відобразиться максимальна напруга елемента, що тестується;
• встановити ручки напруги та струму приладу в мінімальне значення та вимкнути його.

Технічні характеристики

• вихідна напруга: 120 -2700 В ±10%;
• вихідний струм: 0,2 – 3,8 мА ±10%;
• елемент живлення: вбудований акумулятор 3,7 В 660 мАг;
• напруга заряду: 5 В (type-C);
• габаритний розмір: 100х70х38 мм;
• маса нетто: 105 г;
• маса брутто: 140 г.
