Описание

Данный прибор предназначен для проверки максимально допустимого напряжения различных полупроводниковых элементов и электролитических конденсаторов. Прибор может тестировать следующие элементы:

• полевые, биполярные IGBT транзисторы;
• диоды, диоды Зенера (стабилитроны), диодные мосты, светодиоды;
• электролититческие конденсаторы.

Работа с устройством

• установить необходимое напряжение, большее в 1,5 раз номинального напряжения элемента (если неизвестно - установить максимальное);
• установить необходимый ток: для полупроводников обычно хватает минимального значения 0,2 мА, а для конденсаторов необходимо устанавливать максимальное значение 3,8 мА;

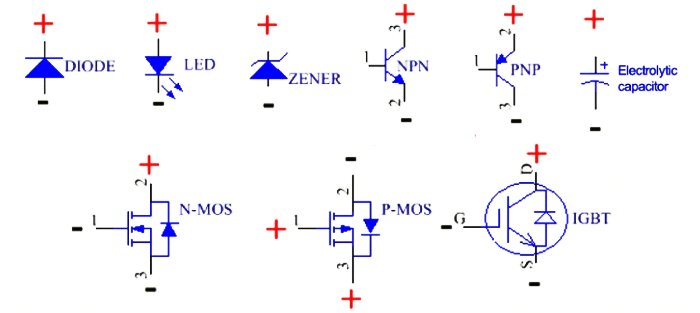

• подключить тестируемый элемент к прибору согласно схеме подключения;

• задержать в течении нескольких секунд красную кнопку, на дислее отобразится максимальное напряжение тестируемого элемента;
• установить ручки напряжения и тока прибора в минимальное значение и выключить его.

Технические характеристики

• выходное напряжение: 120 -2700 В ±10%;
• выходной ток: 0,2 - 3,8 мА;
• элемент питания: встроенный аккумулятор 3,7 В 660 мАч;
• напряжение заряда: 5 В (type-C);
• габаритный размер: 100х70х38 мм;
• масса нетто: 105 г;
• масса брутто: 140 г.
